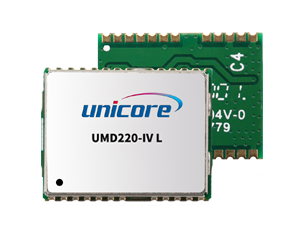

和芯星通UMD220-IV L為單北斗授時模塊。基于具有完全自主知識產權的單北斗、低功耗、高性能SoC芯片——UCD6226NAS設計。
該模塊支持DGNSS數據輸入功能,具有先進的AGNSS功能,在聯網情況下可通過和芯星通的輔助數據服務提高定位速度。
UMD220-IV L模塊整合了濾波器、線性放大器及天線保護功能,同時具備優化的射頻結構及干擾抑制能力,保證了模塊在復雜電磁環境下依然可以提供良好的性能。
模塊支持定點授時、優化位置授時、定位授時,在復雜信號環境下也能保證良好的授時精度。
UMD220-IV L外形尺寸緊湊,采用SMT焊盤,支持標準取放及回流焊接全自動化集成,尤其適用于低成本、低功耗領域。
訂貨信息
UMD220-IV L可按500片的倍數供貨。
● 支持北斗三號衛星,單星授時模式,即使只有一顆可見衛星仍能保持可靠授時
● 支持天線檢測,即天線開路提醒,天線短路保護
通道 | 64 通道,基于 UCD6226NAS | |||||
信號 | 北斗 B1 | |||||
首次定位時間 (TTFF) | 冷啟動 < 32 s | |||||
熱啟動 < 1 s | ||||||
重捕獲 < 1 s | ||||||
A-GNSS3 < 4 s | ||||||
定位精度 (CEP) | 平面:2.0 m | |||||
高程:3.5 m | ||||||
測速精度(RMS | 0.1m/s | |||||
1PPS 精度(RMS)5 | 20ns | |||||
靈敏度 | 冷啟動 -147 dBm | |||||
熱啟動 -151 dBm | ||||||
重捕獲 -158 dBm | ||||||
捕獲 -161 dBm | ||||||
數據更新率 | 1 Hz | |||||
差分數據 | RTCM V3.X | |||||
數據格式 | NMEA 0183, Unicore |
尺寸 | 17.0 × 22.4 × 2.4 mm |
重量 | 1.7 g |
封裝 | 28 引腳,SMD 表面貼裝 |
工作溫度 | -40° C ~ +85° C |
存儲溫度 | -40° C ~ +85° C |
電壓 | 3.0 V ~ 3.6 V DC |
LNA 饋電 | 3.0 V ~ 3.3 V,<100mA |
功耗1 | 62 mW |
2 x UART (LVTTL) | |
1 x 1PPS (LVTTL) |
有源天線、無源天線 單星授時模式 |
注:1 連續定位,典型值,2 衛星信號強度達到-130dBm,3 輔助數據注入及時,4 測試時使用好的外置LNA,5 開闊天空
