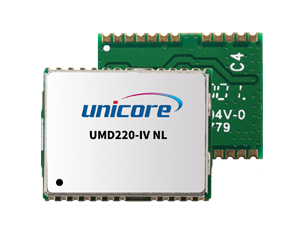

和芯星通 UMD220-IV NL 單北斗導航定位模塊，基于完全自主知識產權的多系統、低功耗、高性能 SoC 芯片設計。 模塊支持 A-GNSS（輔助定位） 功能， 在聯網情況下通過輔助數據服務提高定位速度。
UMD220-IV NL 外形尺寸緊湊，采用 SMT 焊盤，支持標準取放及回流焊接全自動化集成，尤其適用于低成本、低功耗領域。
通道 | 64 通道，基于 UFirebird | ||||
信號 1 | BDS B1 | ||||
| 定位模式 | 單北斗系統獨立定位 | ||||
定位精度（CEP） | 水平 2.0 m | ||||
高程3.5 m | |||||
首次定位時間 (TTFF)1 | 冷啟動 < 35 s | ||||
熱啟動 < 1 s | |||||
重捕獲 < 1 s | |||||
| A-GNSS < 5 s | |||||
| 1PPS | 支持 | ||||
| 靈敏度 | 跟蹤 -161 dBm | ||||
冷啟動 -146 dBm | |||||
| 熱啟動 -151 dBm | |||||
重捕獲 -158 dBm | |||||
| 數據更新率 | 1 Hz | ||||
數據格 | NMEA 0183 ( 兼容北斗 )Unicore | ||||
| 尺寸 | 12.2 × 16.0 × 2.4 mm |
| 重量 | 0.8 g |
| 封裝 | 24 引腳，SMD 表面貼裝 |
| 工作溫度 | -40° C~+85° C |
| 存儲溫度 | -40° C~+90° C |
| 電壓 | 3.0 V ~ 3.6 V DC |
| LNA 饋電 | 3.0 V ~ 3.3 V,<100 mA |
| 功耗3 | 90 mW |
| 2 x UART(LVTTL) | |
| 1 x 1PPS (LVTTL) |
注： 1 開闊天空 2 開闊天空，連續跟蹤
